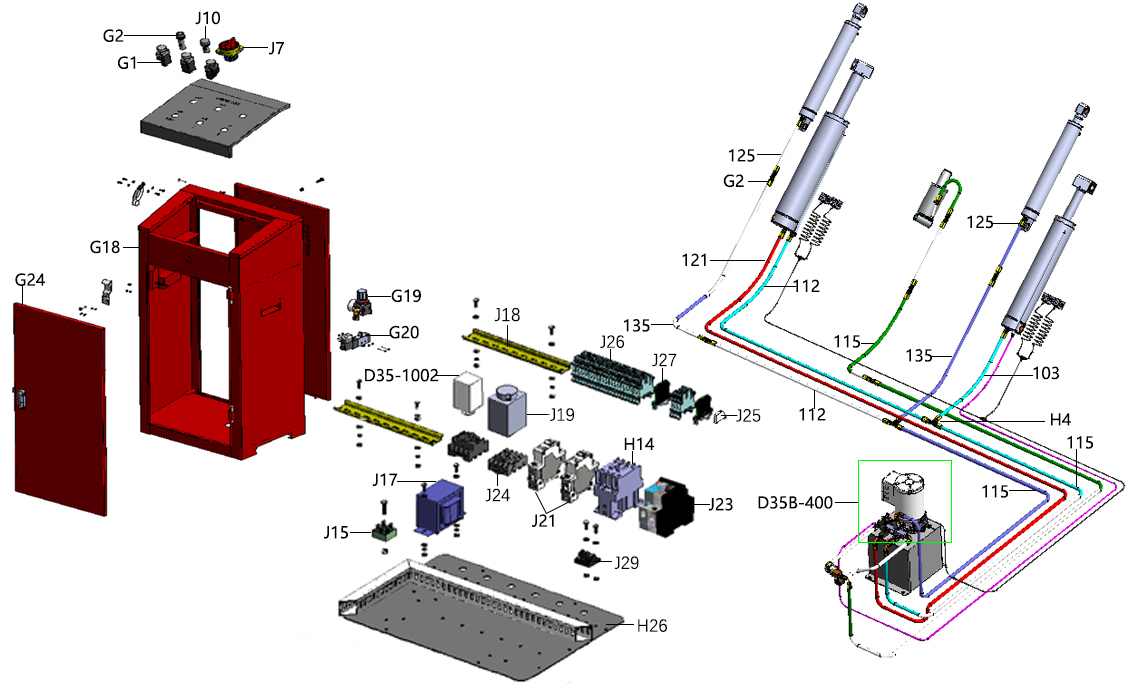

图片 爆炸图编码 名称 原U8编码 SKU 价格 数量
125 1/4高压钢丝编织胶管 Q-001-000130-0 JZ30600300064
- +
135 1/4高压钢丝编织胶管 Q-001-002700-0 JZ30600300101
- +
J17 50VA变压器（控制箱）输入0V、220V、380V 输出0V、24V、26V D-038-000380-5 DD17003000016
- +
G1 按钮开关 2开（白色）LAY5-BA13 （2开） S-060-130020-0 DD12001000025
- +
J25 导轨式端子固定器 D-073-UK25B0-D DD13012000001
- +
J26 导轨式接线端子 D-073-UK25B0-0 DD13003000002
- +
J27 导轨式双色接线端子 D-073-USLKG2-5 DD13003000006
- +
J18 电气导轨 D-101-091000-0 DD02008000001
- +
J23 断路器DZ47-63/C16 3P D-100-C202P0-0 DD10003000011
- +
J21 断路器DZ47-63/C2 1P D-100-C021P0-0 DD10003000013
- +
G20 二位三通电磁阀3V210-08NC AC24V S-030-008024-0 EQ02008000004
- +
G3 蜂鸣器 D-102-038022-0 DD17007000001
- +
H11 继电器底座3开3闭中间继电器底座 H-030-010030-D DD22010000008
- +
G19 减压阀 S-220-008220-0 EQ03003000001
- +
H14 交流接触器（控制箱）CJX2-1210 24VAC H-030-050011-2 DD11001000004
- +
J29 接地排 D-073-010203-0 DD13004000005
- +
G7 控制箱盖 DZ-00K-010006-W JZ20104100013
- +
G24 控制箱前门 JZ10200501774
- +
G18 控制箱外壳 DZ-00K-000000-Z JZ30100500460
- +
H26 配电板（喷漆） DX-00K-000300-0 JZ10100500642
- +
J15 桥式整流器KBPC 25-10 H-030-200013-5 DD17016000006
- +
J19 时间继电器JSZ3A-A 24VAC H-030-010020-1 DD22006000004
- +
J24 时间继电器底座 H-030-010020-2 DD22010000006
- +
103 油管0.3m双直 Q-001-000300-0 JZ30600300022
- +
112 油管1.6m双直 Q-001-000160-0 JZ30600300028
- +
115 油管3m90度+直头 Q-001-003000-0 JZ30600300032
- +
121 油管5m90度+直头 Q-001-000500-0 JZ30600300034
- +
H4 油管三通接头内锥G1/4″×19 S-015-010400-0 EQ08001000003
- +
G2 直通接头/1B-04-04两端内锥G1/4″×19 17 G1/4″×19 S-011-010400-14 EQ08003000017
- +
J10 指示灯LD11-22D/21 AC24V 绿色 D-090-024022-0 DD08005000010
- +
D35-1002 中间继电器 H-030-010030-0 DD22008000004
- +
J7 转换开关（进口泵控制箱）LW26GS-20/04-1（黄底红柄） S-060-262004-1 DD12009000009
- +
