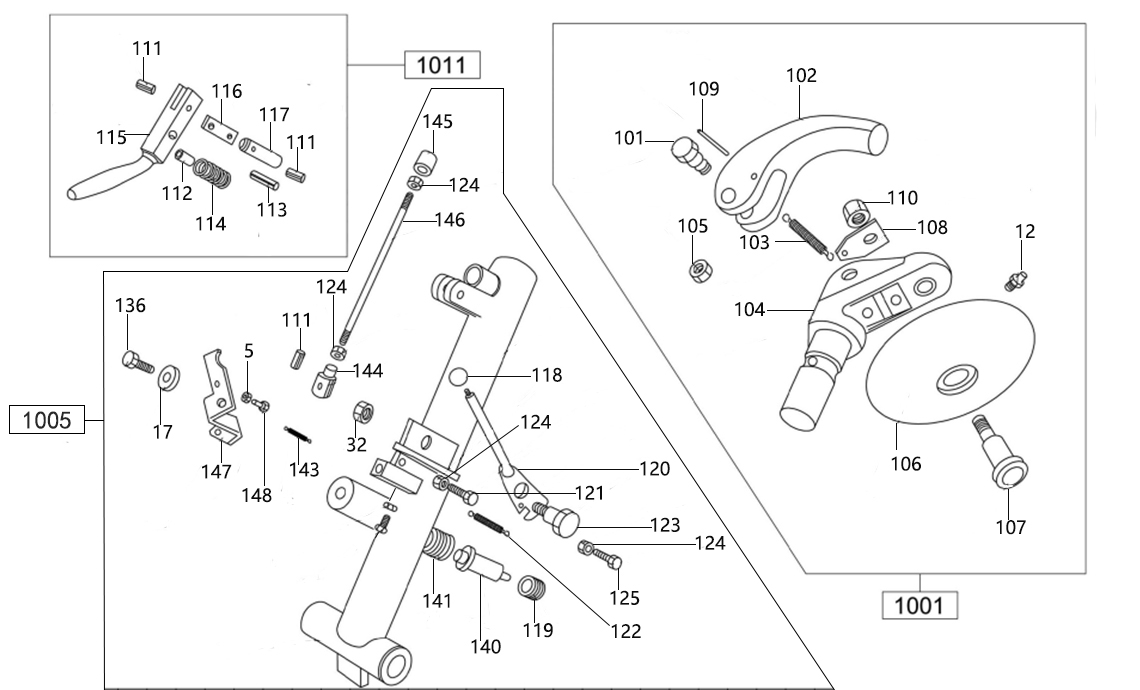

图片 爆炸图编码 名称 原U8编码 SKU 价格 数量
143 保险复位弹簧 X002890 MM17004000036
- +
145 保险上接触器 X002892 MM17004000042
- +
144 保险下连接头 X002891 MM17004000048
- +
1005 拆装臂总成 X005643 MM17004000068
- +
102 拆装钩 X002864 MM17004000073
- +
104 拆装座 X002865 MM17004000079
- +
122 弹簧 X002882 MM17004000120
- +
108 弹簧用连接板 X002868 MM17004000129
- +
17 垫圈 X002861 MM17004000169
- +
114 回复弹簧 X002874 MM17004000288
- +
119 减震盖 X002879 MM17004000304
- +
103 拉力弹簧 X003108 MM17004000369
- +
146 连接杆 X002893 MM17004000373
- +
101 连接螺栓U-290Fig 4-101 X002863 MM17004000377
- +
124 螺母 X002884 MM17004000398
- +
105 螺母 X002866 MM17004000397
- +
5 螺母 X002859 MM17004000401
- +
121 螺丝 X002881 MM17004000469
- +
136 螺丝 X002887 MM17004000471
- +
125 螺丝 X002885 MM17004000470
- +
148 螺丝 X002895 MM17004000472
- +
147 三角连接（保险） X002894 MM17004000645
- +
118 手柄球 X002878 MM17004000658
- +
123 锁定钩偏心螺钉 X002883 MM17004000665
- +
117 销子 X002877 MM17004000762
- +
115 销子压把 X002875 MM17004000768
- +
116 销子压把连接板 X002876 MM17004000769
- +
1011 压把销子图 X002897 MM17004000796
- +
113 涨销 X002873 MM17004000879
- +
112 涨销 X002872 MM17004000878
- +
111 涨销 X002871 MM17004000877
- +
109 涨销 X002869 MM17004000876
- +
12 注油孔 X002860 MM17004000932
- +
126 装配臂 X002886 MM17004000942
- +
140 装配臂弹射器 X002888 MM17004000944
- +
141 装配臂加压弹簧 X002889 MM17004000945
- +
120 装配臂锁定钩 X002880 MM17004000946
- +
1001 装配钩全图 X002896 MM17004000949
- +
106 装配圆盘U-290 X002867 MM17004000951
- +
107 装配圆盘螺栓 X003509 MM17004000952
- +
